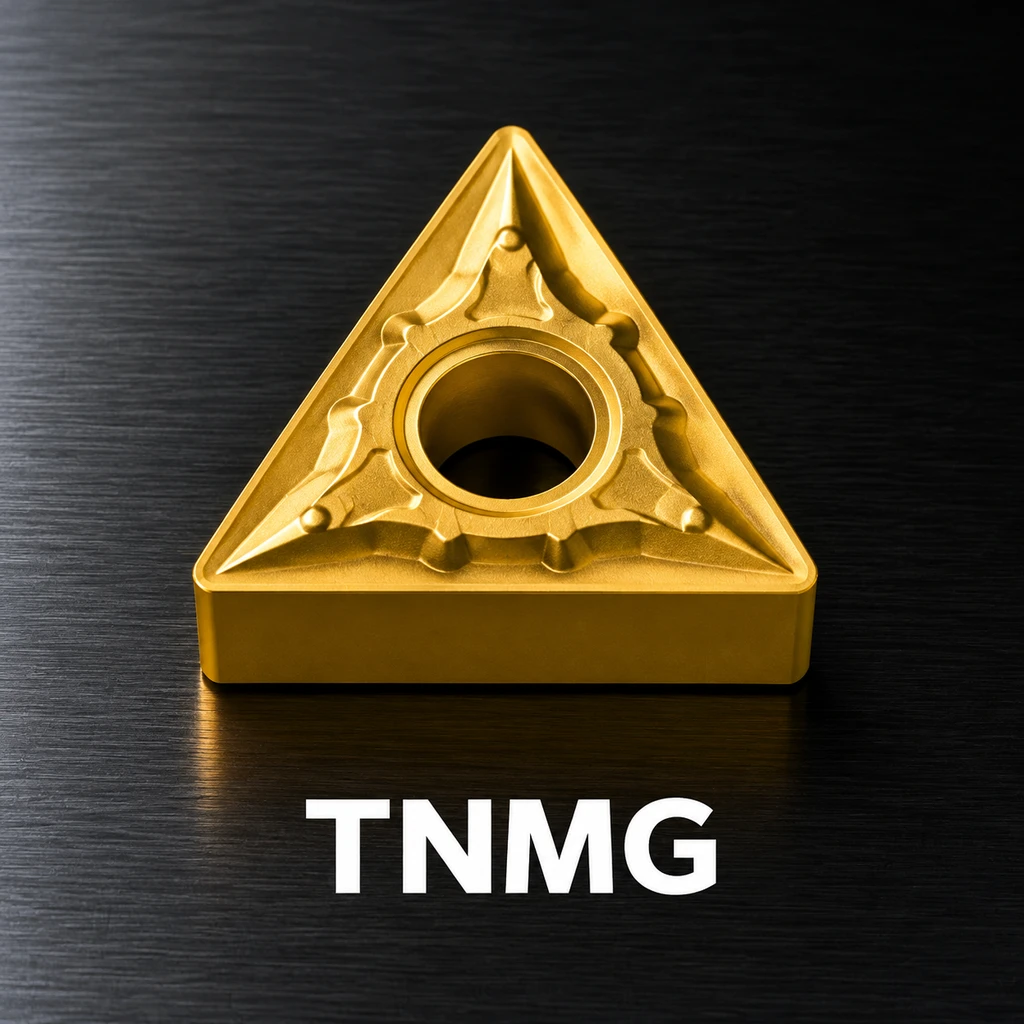

اینسرت تراشکاری TNMG (مثلثی متساوی‌الاضلاع)

اینسرت تراشکاری TNMG یکی از پرکاربردترین و اقتصادی‌ترین ابزارهای برشی در صنعت تراشکاری و ماشین‌کاری CNC است. این اینسرت با شکل هندسی مثلثی متساوی‌الاضلاع (Triangular) و زاویه آزاد صفر (Negative Rake) طراحی شده که تعادل مناسبی بین استحکام لبه برشی، دسترسی به نواحی مختلف قطعه کار و صرفه‌جویی اقتصادی ارائه می‌دهد .

کد TNMG یک استاندارد بین‌المللی ISO است که هر حرف آن معنای خاصی دارد: T به معنای شکل مثلثی (Triangular)، N به معنای زاویه آزاد صفر (Negative)، M به معنای تلورانس متوسط (Medium Tolerance) و G به معنای دارای سوراخ مرکزی برای بستن به هلدر (با کلمپ و چکمه) است .

🎯 شما می‌توانید این محصول را با بهترین قیمت و کیفیت تضمینی از فروشگاه امین ابزار خریداری کنید. امین ابزار با سال‌ها تجربه در زمینه عرضه ابزارآلات صنعتی، همواره اصل بودن کالا، قیمت رقابتی و ارسال سریع را برای مشتریان خود تضمین می‌کند.

مشخصات فنی:

• نوع: اینسرت تراشکاری کارباید

• شکل هندسی: مثلثی متساوی‌الاضلاع (Triangular / T)

• زاویه آزاد: صفر درجه (Negative / N)

• تلورانس: متوسط (M)

• نوع: دارای سوراخ مرکزی (G)

• جنس: تنگستن کارباید (Tungsten Carbide)

• تعداد لبه برشی: ۶ لبه (۳ لبه در هر طرف)

• زاویه نوک: ۶۰ درجه

• پوشش: PVD / CVD (بسته به گرید)

انواع سایزها و کدهای رایج:

• TNMG 160404: ابعاد ۹.۵ میلی‌متر، ضخامت ۴.۷۶ میلی‌متر، شعاع نوک ۰.۴ میلی‌متر

• TNMG 160408: ابعاد ۹.۵ میلی‌متر، ضخامت ۴.۷۶ میلی‌متر، شعاع نوک ۰.۸ میلی‌متر

• TNMG 160412: ابعاد ۹.۵ میلی‌متر، ضخامت ۴.۷۶ میلی‌متر، شعاع نوک ۱.۲ میلی‌متر

• TNMG 220408: ابعاد ۱۲.۷ میلی‌متر، ضخامت ۴.۷۶ میلی‌متر، شعاع نوک ۰.۸ میلی‌متر

• TNMG 220412: ابعاد ۱۲.۷ میلی‌متر، ضخامت ۴.۷۶ میلی‌متر، شعاع نوک ۱.۲ میلی‌متر

کاربردها:

• تراشکاری خارجی و داخلی (External & Internal Turning)

• خشن‌تراشی (Roughing) و نیمه‌پرداخت (Semi-Finishing)

• روتراشی و داخل‌تراشی (Facing & Longitudinal Turning)

• ماشین‌کاری فولاد، استنلس استیل، چدن و آلیاژهای مقاوم

• مناسب برای دستگاه‌های CNC و تراش‌های معمولی

• قابل استفاده در برش‌های با عمق متوسط و بارگذاری مداوم

مزایا:

• ✅ ۶ لبه برشی قابل استفاده: ۳ لبه در هر طرف که باعث صرفه‌جویی اقتصادی می‌شود

• ✅ زاویه منفی (Negative): استحکام بالا در براده‌برداری‌های سنگین و مقاومت در برابر شکستن

• ✅ نوک ۶۰ درجه: ترکیب استحکام و دسترسی مناسب، ایده‌آل برای تراشکاری عمومی

• ✅ شیار براده‌شکن: تخلیه روان براده و جلوگیری از چسبندگی روی لبه ابزار

• ✅ سختی بسیار بالا: مقاومت به سایش عالی و طول عمر طولانی

• ✅ قابلیت هدایت حرارتی خوب: کاهش دمای لبه برشی

• ✅ انبساط حرارتی ناچیز: حفظ دقت ابعادی در دماهای بالا

• ✅ صافی سطح بالا: کیفیت سطح مطلوب در قطعات ماشین‌کاری شده

نکات استفاده:

• انتخاب گرید مناسب: گرید باید بر اساس جنس قطعه کار (فولاد، استیل، چدن) انتخاب شود

• پارامترهای برشی: سرعت برش، پیشروی و عمق برش باید بر اساس گرید و جنس قطعه تنظیم شود

• مایع خنک‌کننده: استفاده از مایع خنک‌کننده مناسب بر اساس نوع عملیات ماشین‌کاری

• معیار شکست ابزار: تعویض به موقع اینسرت قبل از رسیدن به فرسایش بیش از حد

• زاویه نصب: اینسرت باید با زاویه صحیح در ابزارگیر قرار گیرد تا حداکثر بازدهی حاصل شود
