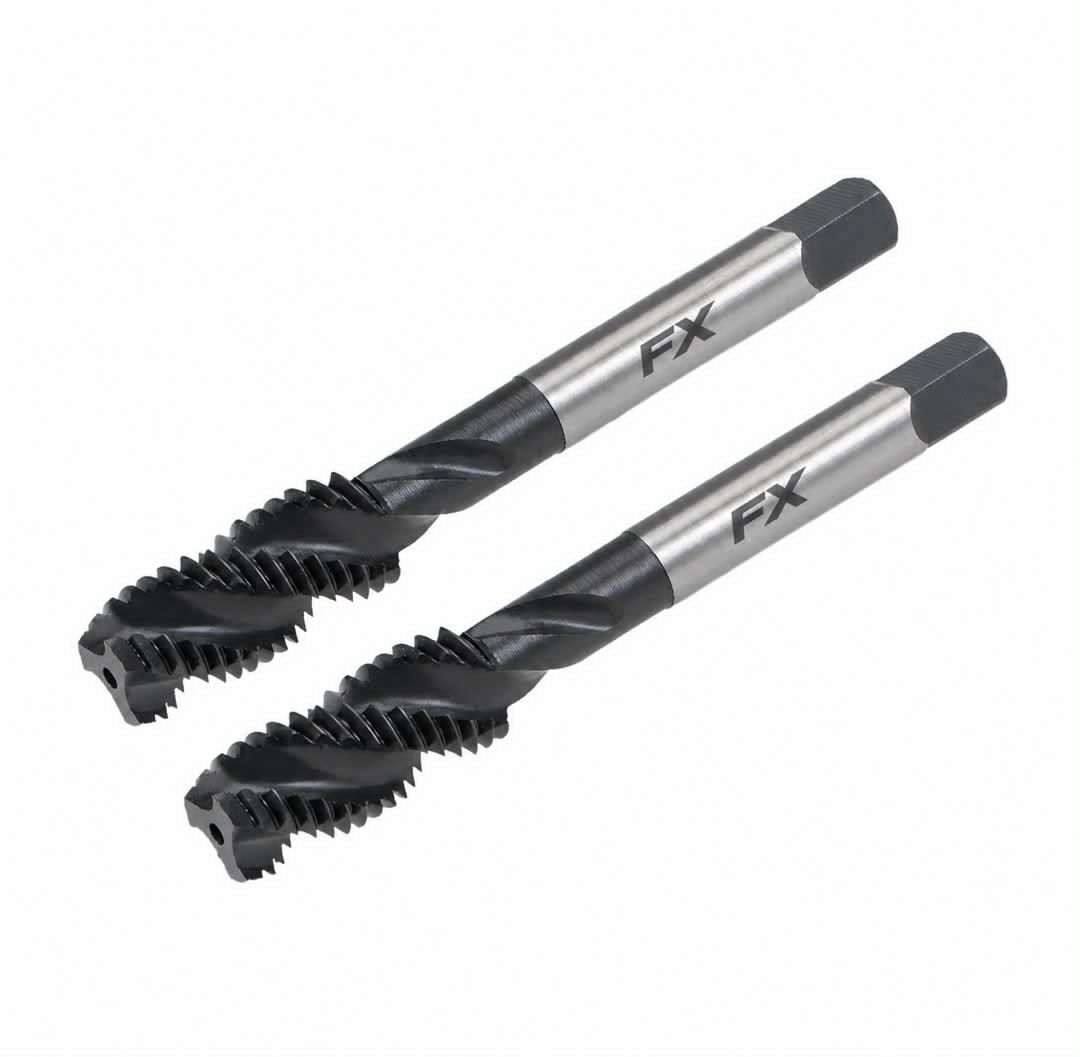

قلاویز ماشینی مارپیچ M4 برند (FX)

قلاویز ماشینی مارپیچ M4 برند (FX) یکی از ابزارهای تخصصی و پرکاربرد برای رزوه‌زنی داخلی در سوراخ‌های کور و قطعاتی است که تخلیه براده در آن‌ها با دشواری انجام می‌شود. این قلاویز با استاندارد متریک (M) و گام ۰.۷ میلی‌متر طراحی شده و برای استفاده در دستگاه‌های ماشینی مانند دریل‌پرس، فرز و ماشین‌های رزوه‌کاری اتوماتیک بسیار مناسب می‌باشد. طراحی شیار مارپیچ این قلاویز باعث می‌شود براده‌ها به سمت بالا و خارج از سوراخ هدایت شوند و احتمال گیرکردن، شکستن ابزار و آسیب به رزوه به‌طور قابل توجهی کاهش یابد .

 شما می‌توانید این محصول را با بهترین قیمت و کیفیت تضمینی از فروشگاه امین ابزار خریداری کنید. امین ابزار با سال‌ها تجربه در زمینه عرضه ابزارآلات صنعتی، همواره اصل بودن کالا، قیمت رقابتی و ارسال سریع را برای مشتریان خود تضمین می‌کند.

مشخصات فنی:

• برند: (FX)

• سایز: M4 (متریک ۴)

• گام رزوه: ۰.۷ میلی‌متر (استاندارد)

• نوع: قلاویز ماشینی مارپیچ (Spiral Flute Machine Tap)

• استاندارد: متریک (M) / DIN 371

• جنس: فولاد تندبر (HSS / HSS-E)

• قطر سوراخ پیش‌کاری: ۳.۳ میلی‌متر

• قطر شفت: ۴.۵ میلی‌متر

• اندازه مربع شفت: ۳.۴ میلی‌متر

• طول کل: ۶۳ میلی‌متر

• طول ناحیه رزوه: ۷ میلی‌متر

• تعداد شیار: ۳ عدد

• نوع سوراخ: مناسب برای سوراخ کور (Blind Hole)

• زاویه مارپیچ: ۴۰ تا ۴۵ درجه

کاربردها:

• رزوه‌زنی داخلی ماشینی در سوراخ‌های کور

• مناسب برای قطعاتی که تخلیه براده در آن‌ها دشوار است

• استفاده در کارگاه‌های تراشکاری، فرزکاری و قالب‌سازی

• ساخت مهره، بوش و اتصالات رزوه‌دار

• مناسب برای فولاد، استیل، آلومینیوم، چدن و آلیاژها

• تولید انبوه قطعات رزوه‌دار

• صنایع خودروسازی و قطعه‌سازی

• صنایع هوافضا و تجهیزات دقیق

• ساخت قالب‌های تزریق پلاستیک

• تعمیرات صنعتی و نگهداری ماشین‌آلات

مزایا:

• ✅ طراحی مارپیچ برای تخلیه مؤثر براده

• ✅ عملکرد عالی در سوراخ‌های کور و عمیق

• ✅ کاهش احتمال گیرکردن قلاویز در حین براده‌برداری

• ✅ مناسب برای تولید تیراژی و کار مداوم

• ✅ دقت برشی بالا و کیفیت رزوه مناسب

• ✅ مناسب برای رزوه‌کاری قطعات فولادی، چدنی، آلومینیومی و آلیاژی

• ✅ قابل استفاده روی دستگاه قلاویززن، دریل ستونی، فرز و CNC

• ✅ کاهش احتمال شکستن ابزار در رزوه‌کاری عمیق

• ✅ سطح رزوه صاف و استاندارد

• ✅ افزایش سرعت و بهره‌وری در رزوه‌زنی ماشینی

نکات استفاده:

• برای قلاویز M4 از سوراخ پیش‌کاری ۳.۳ میلی‌متر استفاده شود .

• استفاده از روغن کات یا روان‌کننده مناسب ضروری است.

• دستگاه باید قابلیت چرخش معکوس داشته باشد تا پس از اتمام رزوه، قلاویز به‌راحتی خارج شود .

• سرعت پیشروی برابر با گام رزوه (۰.۷ میلی‌متر) تنظیم شود.

• سرعت چرخش مناسب برای سایز M4 بین ۲۵۰ تا ۴۰۰ دور بر دقیقه توصیه می‌شود.

• از اعمال فشار بیش از حد و ناگهانی خودداری کنید.

• برای مواد سخت‌تر از خنک‌کننده مناسب استفاده نمایید.

• قبل از شروع کار، از سلامت و تیزی لبه‌های برنده اطمینان حاصل کنید.

• قطعه کار را محکم در گیره ببندید تا از لرزش جلوگیری شود.

• در صورت شکستن قلاویز در سوراخ، از ابزار مخصوص خارج‌کننده استفاده کنید.

توضیحات تکمیلی درباره قلاویز ماشینی مارپیچ M4:

قلاویز ماشینی مارپیچ M4 یکی از ابزارهای تخصصی در صنعت رزوه‌زنی است که برای ایجاد رزوه‌های داخلی با دقت بالا در قطعات فلزی طراحی شده است. طراحی شیار مارپیچ این قلاویز باعث می‌شود براده‌ها به سمت بالا و خارج از سوراخ هدایت شوند، که این ویژگی آن را برای رزوه‌زنی در سوراخ‌های کور ایده‌آل می‌کند .

ساختار قلاویز ماشینی مارپیچ:
قلاویز ماشینی مارپیچ M4 از سه بخش اصلی تشکیل شده است: ناحیه برنده، ناحیه رزوه و شفت. ناحیه برنده در ابتدای ابزار قرار دارد و وظیفه ایجاد برش اولیه را بر عهده دارد. ناحیه رزوه که بعد از ناحیه برنده قرار گرفته، رزوه را کامل و صیقلی می‌کند. شفت نیز برای اتصال به دستگاه و انتقال نیرو استفاده می‌شود .

تفاوت قلاویز مارپیچ و مستقیم:

• قلاویز مارپیچ (Spiral Flute): شیارهای آن به صورت مارپیچ هستند و براده‌ها را به سمت بالا و خارج از سوراخ هدایت می‌کنند. این نوع قلاویز برای سوراخ‌های کور مناسب است .

• قلاویز مستقیم (Straight Flute): شیارهای آن مستقیم هستند و براده‌ها در داخل سوراخ باقی می‌مانند یا به سمت جلو هدایت می‌شوند. این نوع قلاویز برای سوراخ‌های باز مناسب است.

انواع قلاویز ماشینی M4:

• قلاویز ماشینی مارپیچ (Spiral Flute): برای رزوه‌زنی در سوراخ‌های کور و مواد نرم مناسب است .

• قلاویز ماشینی با شیار مستقیم (Straight Flute): برای رزوه‌زنی در سوراخ‌های باز و مواد سخت مناسب است.

جنس و پوشش:
قلاویز ماشینی مارپیچ M4 برند (FX) از فولاد تندبر (HSS / HSS-E) ساخته شده است. فولاد HSS-E دارای ۵٪ کبالت است که مقاومت ابزار را در برابر حرارت و سایش افزایش می‌دهد . برخی مدل‌ها ممکن است با پوشش‌هایی مانند TiN، TiAlN یا TiCN عرضه شوند که عمر ابزار را افزایش می‌دهند .

استانداردها:
قلاویز ماشینی مارپیچ M4 معمولاً بر اساس استاندارد DIN 371 (برای سایزهای M3 تا M10) یا ISO 529 تولید می‌شود .

نحوه انتخاب قلاویز مناسب:
برای انتخاب قلاویز ماشینی مارپیچ M4 مناسب، باید به جنس قطعه کار، نوع سوراخ (باز یا کور)، عمق رزوه و نوع دستگاه توجه کرد. برای سوراخ‌های کور، قلاویز مارپیچ مناسب‌تر است . برای مواد سخت مانند فولاد ضدزنگ، استفاده از قلاویز با پوشش TiAlN توصیه می‌شود .

نگهداری و مراقبت:
برای افزایش عمر قلاویز ماشینی مارپیچ M4، باید پس از هر بار استفاده آن را تمیز کرده و از روغن مناسب استفاده کنید. قلاویز را در جای خشک و دور از رطوبت نگهداری کنید. از ضربه زدن و افتادن ابزار خودداری کنید.

عیب‌یابی:

• شکستن قلاویز: معمولاً به دلیل اعمال فشار بیش از حد، عدم استفاده از روان‌کننده یا سرعت نامناسب رخ می‌دهد.

• رزوه ناقص: معمولاً به دلیل کند شدن لبه‌ها یا انتخاب نادرست قلاویز رخ می‌دهد.

• لرزش دستگاه: معمولاً به دلیل محکم نبودن قطعه کار یا تنظیم نادرست دستگاه رخ می‌دهد.

• سایش سریع: معمولاً به دلیل استفاده از روان‌کننده نامناسب یا سرعت چرخش بالا رخ می‌دهد.

بسته‌بندی:

• ۱ عدد قلاویز ماشینی مارپیچ M4 برند (FX)

• بسته‌بندی مقاوم ضد ضربه
